设备运行监控系统大屏可视化的几个实用模板

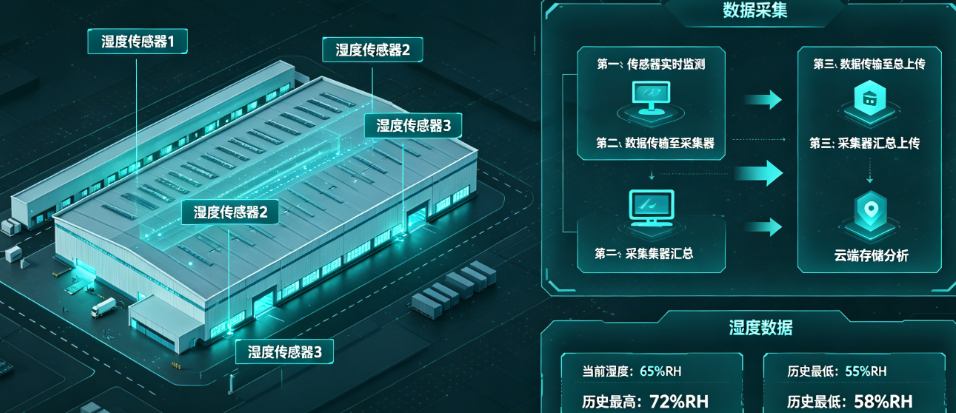

谈到设备运行监控系统的大屏，很多人一上来就堆 3D 工厂模型、粒子特效、滚动数字。视觉是炫了，给现场人看就抓瞎。做了五六年大屏，沉淀下来真正能用的就那么几个模板，分场景套就够。

班组级看板：节拍 + 稼动率 + 待处理报警

适用机加工、汽配车间一线工位。屏幕推荐 21 寸竖屏挂在工段头，左上是当前节拍秒和理论节拍对比柱状图，最近 30 件物料一目了然；右上是 OEE 三件套（时间稼动率、性能稼动率、合格率）的圆环图；下半屏是按严重度排序的待处理报警列表，红黄绿三色，超过 5 分钟未处理的自动闪烁。班组长走过去三秒就能判断要不要介入。这个模板我们在 6 家汽配厂复用过，只改字段不改布局。

车间级总览：产线热力图 + 损失瀑布

家电组装车间用得多。中央放车间平面图，每个工位一个色块，绿色运行、黄色待机、红色故障、灰色计划停机，色块大小按节拍权重缩放。下方接一张损失瀑布图，从理论产能一路扣到实际产能，每段标注损失类别和数值。车间主任早会站在屏前，能直接圈出昨夜哪个工段损失最严重，复盘指向性很强。

厂级驾驶舱：多维下钻 + 趋势对比

集团型装备制造企业的厂部办公楼挂的那种大屏，承担的是管理决策角色。设计原则是少炫多查，主屏放厂区 OEE 排名、月度趋势曲线、Top10 异常设备清单，点击任意一项可以下钻到车间、产线、设备粒度。趋势曲线一定要支持同比环比叠加，否则数据再多也只是看个寂寞。配色用深底浅字，会议室的灯光暗下来还能看清。

能源专题屏：单耗 + 同期对比 + 异常工况

食品行业能源占成本比重高，专门做一块能源屏值得。横轴时间纵轴能耗，叠加产量曲线计算单耗（kWh/件），再加一条上一周期同条件曲线对比。某乳品厂用这套设备运行监控系统的能源模板，发现夜班 CIP 清洗的蒸汽消耗明显高于白班同工艺，回头一查是夜班工人嫌麻烦缩短了预热但延长了主洗，单批多耗 18%。问题暴露出来才有得改。

维修响应屏：工单地图 + SLA 燃尽

维修班组房间挂的实用模板。左侧厂区平面图打点显示在途工单，颜色代表优先级，点击弹出详情；右侧是当日工单 SLA 燃尽图，未关闭工单数随时间下降的曲线，对比目标线一目了然。下方贴 MTTR、MTBF 月度趋势小卡片。某机加工厂上线后维修班长说终于不用再翻 Excel 排日报了，工单流转效率提升 40%。

模板不在多，在合不合用。设备运行监控系统的可视化层是给人看的，不是给参观团看的。每块屏先回答清楚"谁在什么场景下用它做什么决策"，再去摆元素。把这五个模板按场景套进去，现场反馈基本不会差。
